Устройство защиты объектов от БпЛА
НАЗНАЧЕНИЕ

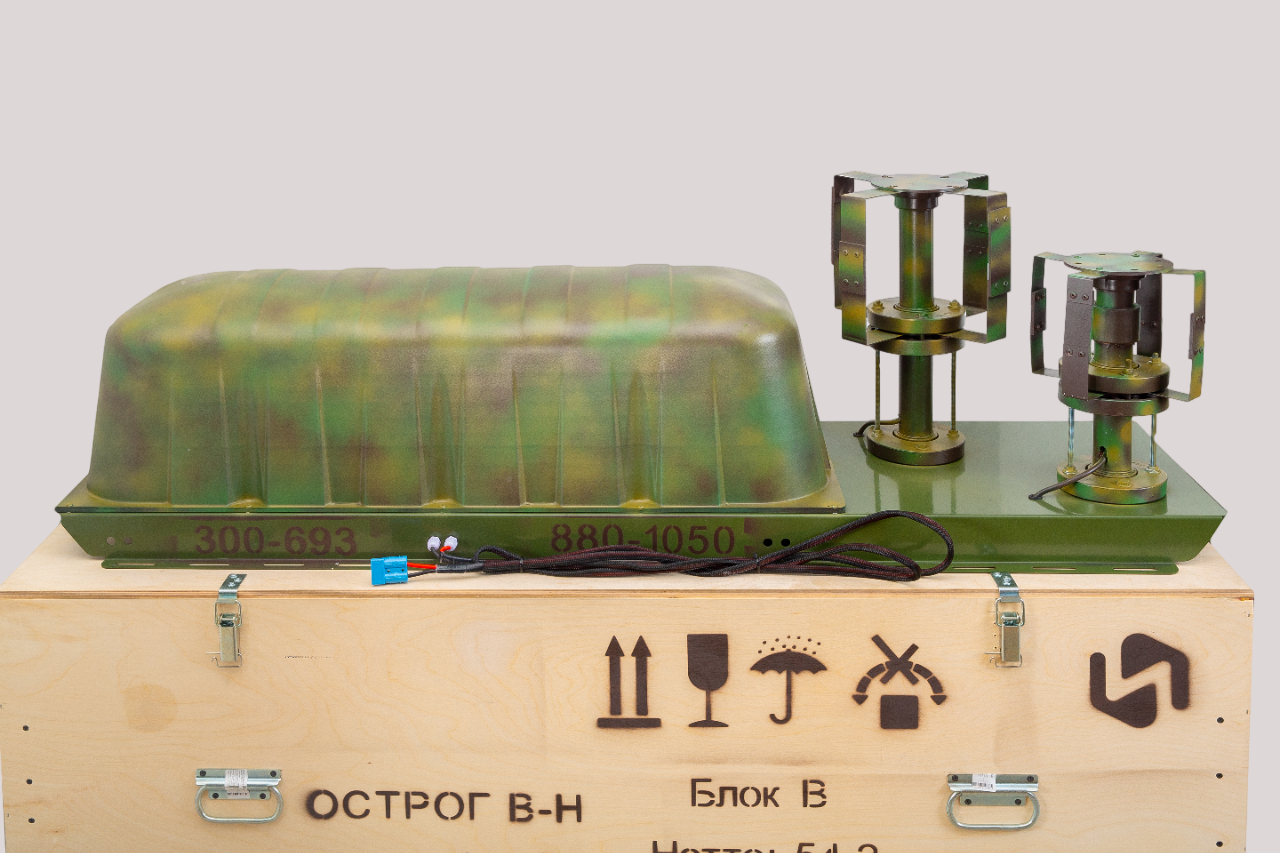

Устройство «Острог -В-Н» является возимым средством защиты объектов от беспилотных летательных аппаратов
Устройство «Острог -В-Н» является возимым средством защиты объектов от беспилотных летательных аппаратов
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Диапазон рабочих частот, МГц: 240-1050, 2000-2750.
Мощность излучения общая, Вт: 650 Вт ; Напряжение питания антенного блока, В: 24-28; Параметры преобразователя напряжения: тип – DC-DC, напряжение на входе – 10…24В, напряжение на выходе – 28В, максимальный выходной ток – 40 А; максимальная мощность – 950 Вт; масса – 6 кг; размеры – 290х180х70мм; Параметры аккумуляторной батареи: тип – LiFePO4. Габариты, мм: 1600х300х410 2 шт Масса антенного блока:39 кг Защита от короткого замыкания при переполюсовке – 7 предохранителей 10А на каждом блоке. · Антенно-фидерная система – всенаправленные антенны с круговой поляризацией. · Время непрерывной работы от АКБ не менее 1,5 часов. |
Использование
- Разместить и зафиксировать антенный блок на крыше автомобиля. Блок должен размещается в верхней части транспортного средства и не перекрываться кузовом транспортного средства, противодроновыми решётками, заграждениями и т.п.
- Проложить кабель питания от антенного блока к источнику питания таким образом, чтобы не повредить его

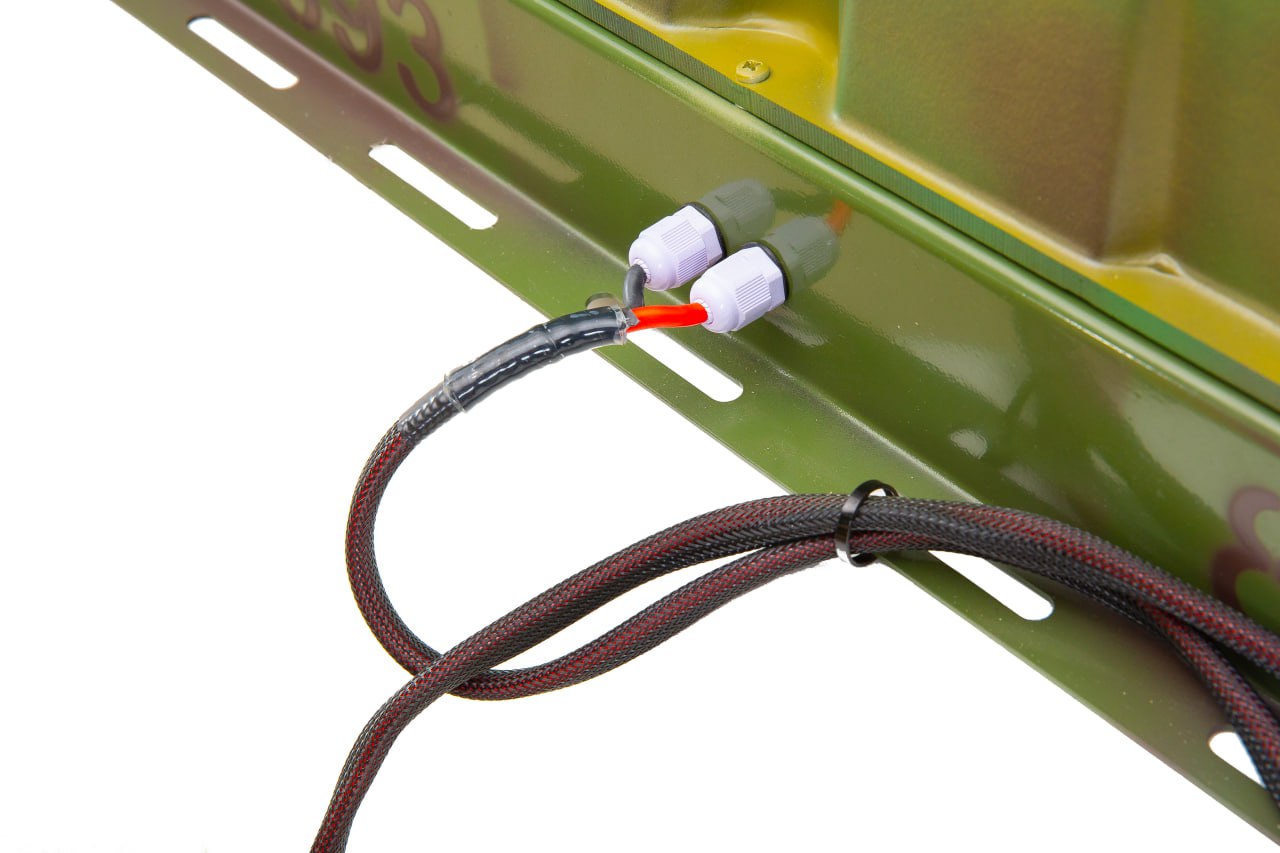

- Подключить комплект питания к антенному блоку.

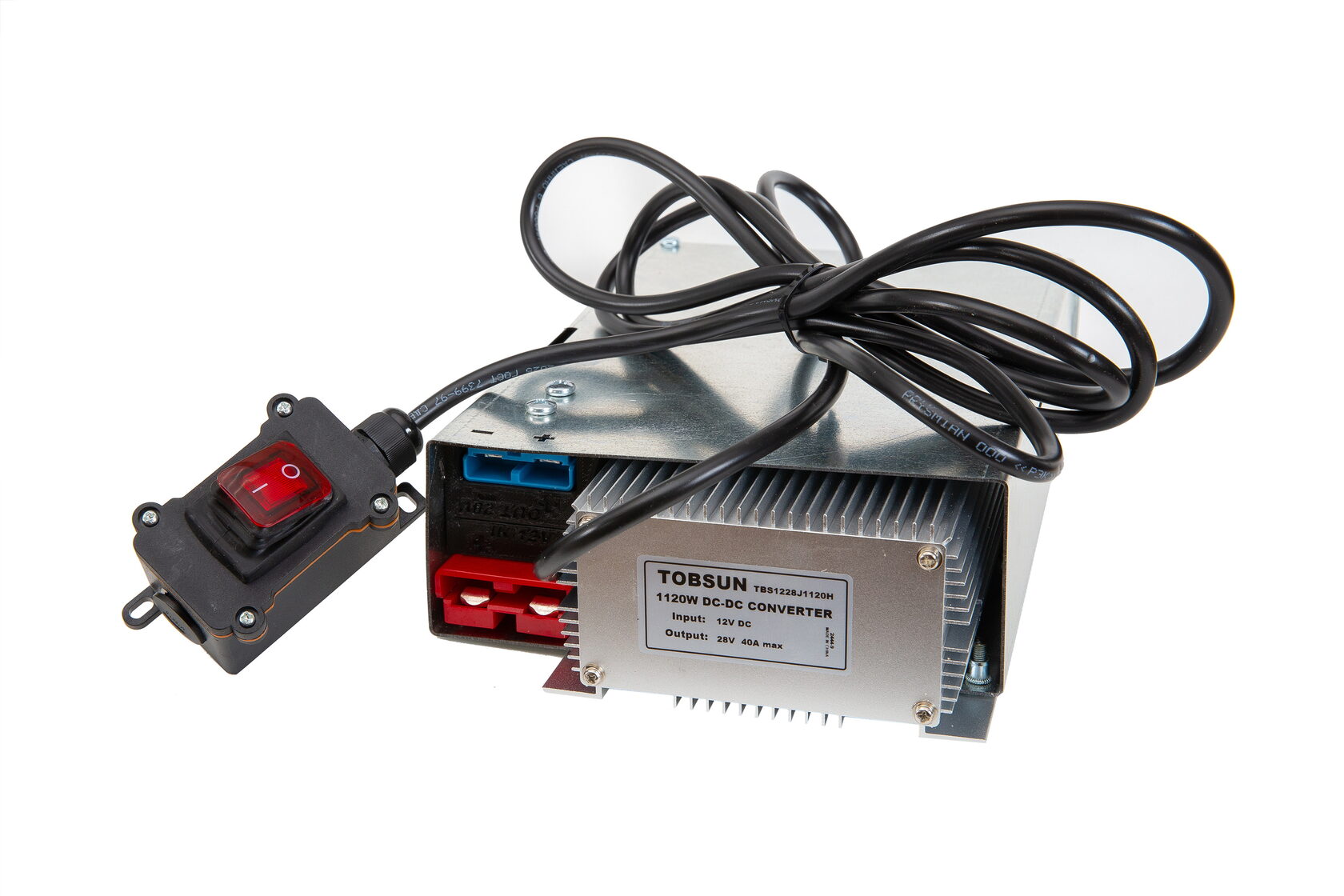

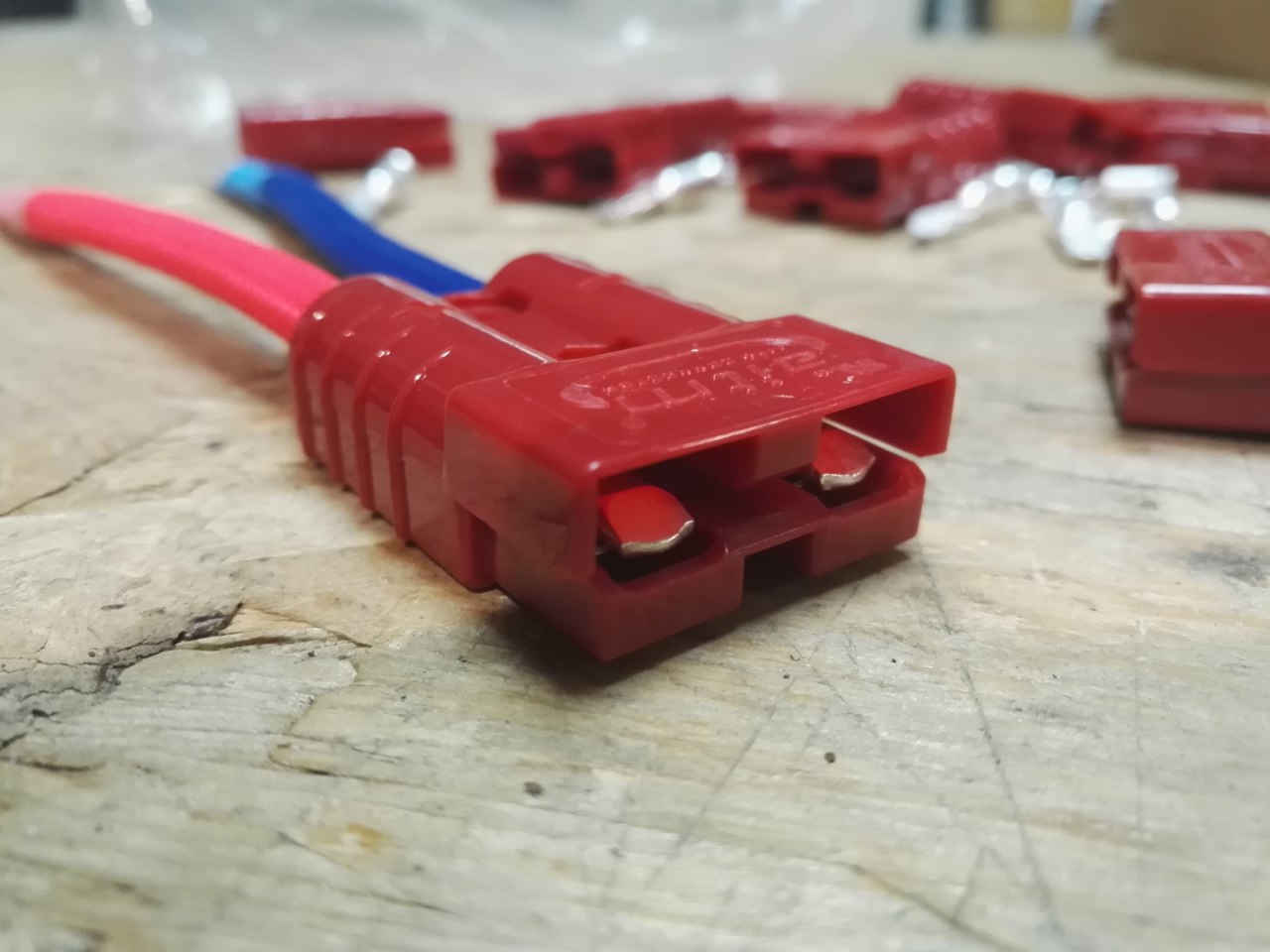

Все провода красного цвета – это ПЛЮС, черные – это МИНУС. - Все кабели для нагрузки 12В обжаты разъёмами типа Anderson, КРАСНОГО цвета (кабели Аккумулятор - Преобразователь)

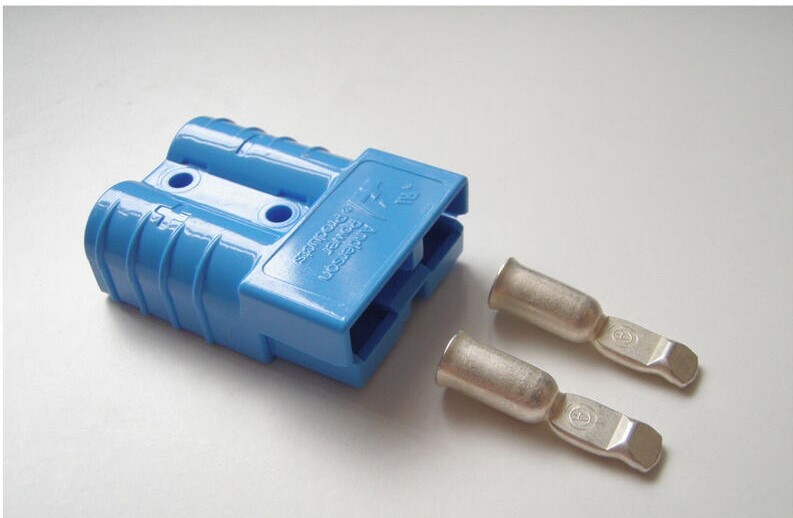

- Все кабели для нагрузки 24В обжаты разъёмами типа Anderson, ГОЛУБОГО цвета (кабели Преобразователь – Антенный блок)
Преимущества "Острог В-Н"
- быстрая установка, не более 5 минут
- Питание от внешней АКБ (в комплекте), бортовой сети автомобиля, стояночного генератора (опционально)
- Высокий потенциал технической модернизации, возможность ремонта в полевых условиях
Технические характеристики "ОСТРОГ-В-Н"
Диапазон рабочих частот
240-1050 МГц
2000-2750 МГц
2000-2750 МГц
Габариты, мм
1600х300х410
1600х300х410
1600х300х410
Масса антенного блока
39 кг
Преобразователь напряжения
Тип DC-DC

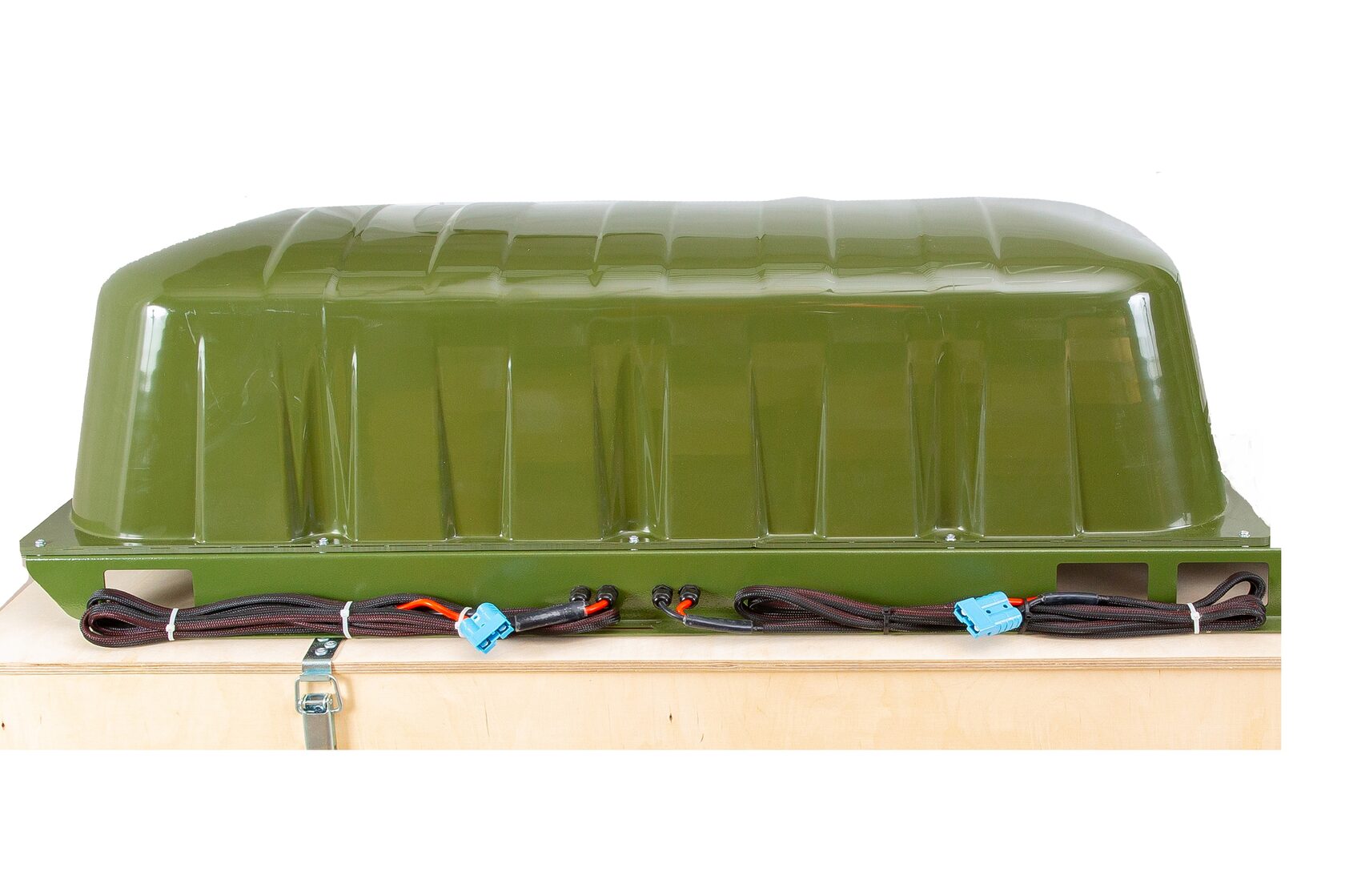

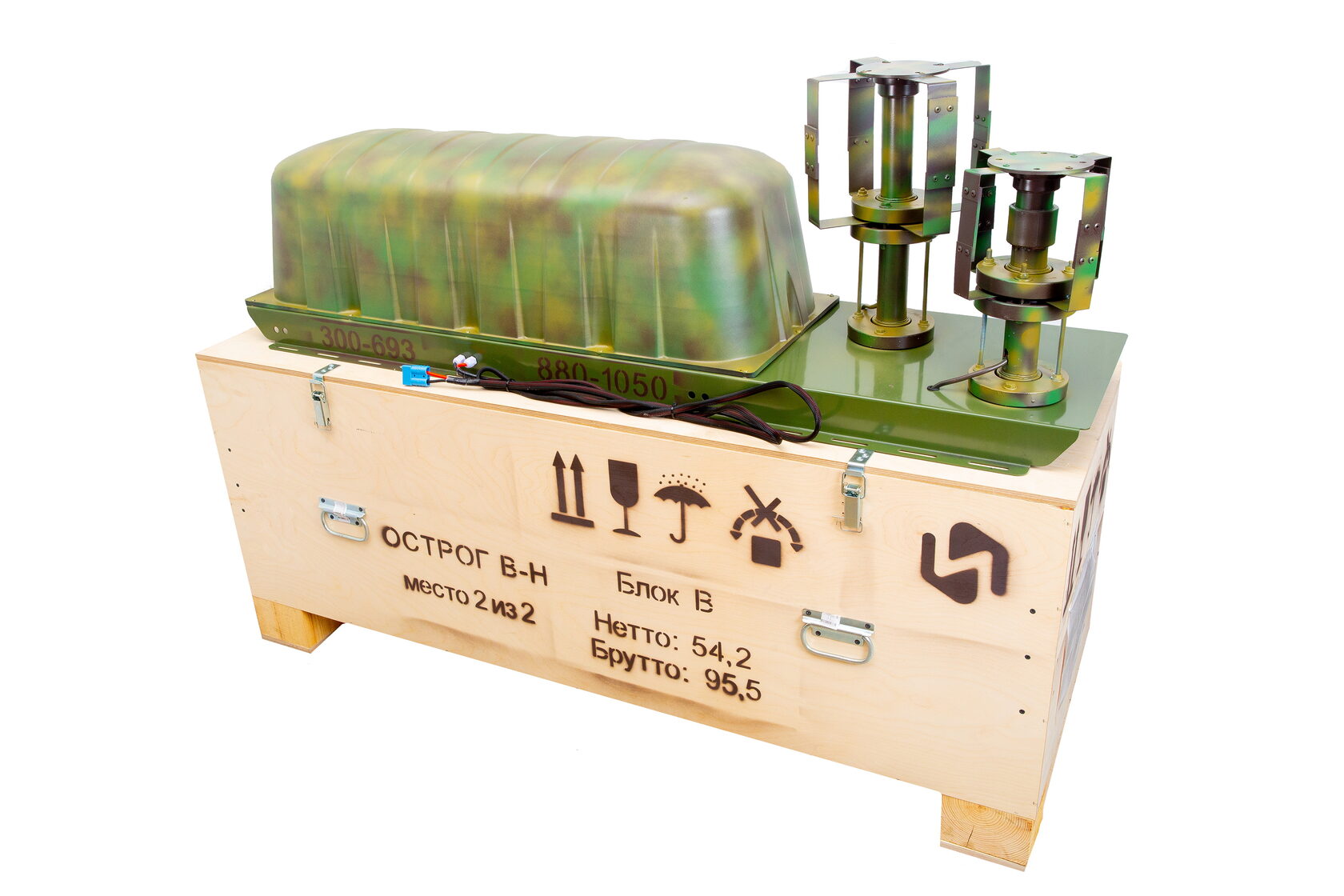

Острог-В-Н
дополнительный блок Н
дополнительный блок Н
Устройство «Острог В-Н доп.блок Н» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БПЛА.
490 000
р.
р.
НАЗНАЧЕНИЕ
Устройство «Острог В-Н доп.блок Н» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БПЛА.
Состав:

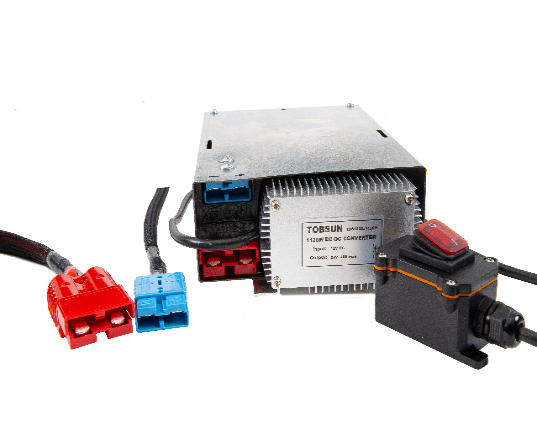

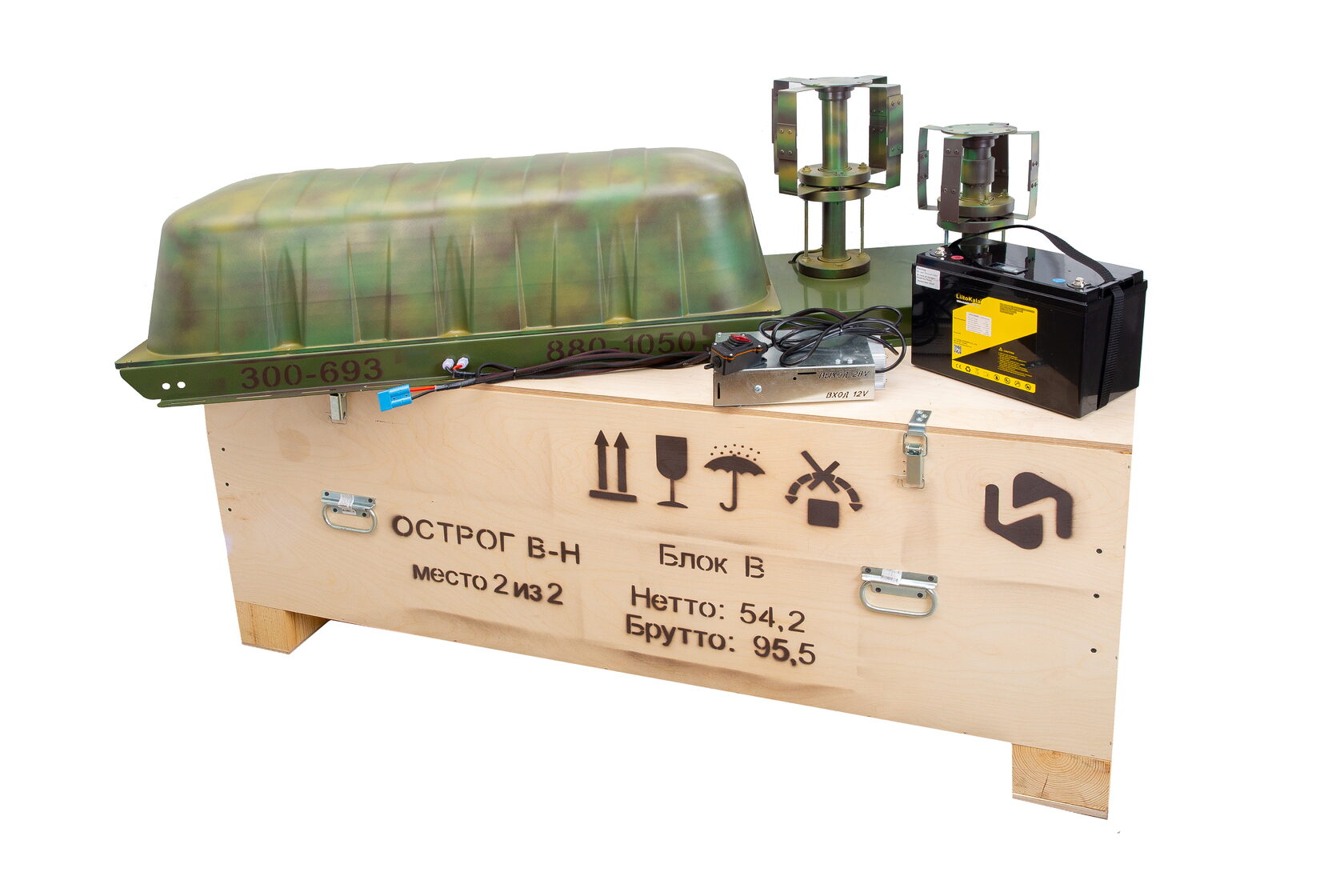

Антенный блок 1 шт.; Преобразователь питания 12- 24В; Аккумуляторная батарея 150 а/ч LFP 1 шт; Блок защиты и коммутации 1 шт; Зарядное устройство для аккумулятора; ЗИП; Сумка для транспортировки АКБ и ЗИП. Стоимость 490 000 без НДС..
Устройство «Острог В-Н доп.блок Н» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БПЛА.
Состав:
Антенный блок 1 шт.; Преобразователь питания 12- 24В; Аккумуляторная батарея 150 а/ч LFP 1 шт; Блок защиты и коммутации 1 шт; Зарядное устройство для аккумулятора; ЗИП; Сумка для транспортировки АКБ и ЗИП. Стоимость 490 000 без НДС..
Использование:
1. Разместить и зафиксировать антенный блок на крыше автомобиля, диаграмма направленности близкая к круговой, в верхней полусфере;
2. Блок должен размещается в верхней части транспортного средства и не перекрываться кузовом транспортного средства, противодроновыми решётками, заграждениями и т.п.
3. Проложить кабель питания от антенного блока к источнику питания таким образом, чтобы не повредить его;
4. Подключить комплект питания к антенному блоку.
Все провода красного цвета – это ПЛЮС, черные – это МИНУС.
Все кабели для нагрузки 12В обжаты разъёмами типа Anderson, КРАСНОГО цвета (кабели Аккумулятор - Преобразователь);
Все кабели для нагрузки 28В обжаты разъёмами типа Anderson, СИНЕГО цвета. (кабели Преобразователь – Антенный блок).
1. Разместить и зафиксировать антенный блок на крыше автомобиля, диаграмма направленности близкая к круговой, в верхней полусфере;
2. Блок должен размещается в верхней части транспортного средства и не перекрываться кузовом транспортного средства, противодроновыми решётками, заграждениями и т.п.
3. Проложить кабель питания от антенного блока к источнику питания таким образом, чтобы не повредить его;
4. Подключить комплект питания к антенному блоку.
Все провода красного цвета – это ПЛЮС, черные – это МИНУС.
Все кабели для нагрузки 12В обжаты разъёмами типа Anderson, КРАСНОГО цвета (кабели Аккумулятор - Преобразователь);
Все кабели для нагрузки 28В обжаты разъёмами типа Anderson, СИНЕГО цвета. (кабели Преобразователь – Антенный блок).
Технические характеристики "Острог-В-Н дополнительный блок Н"
Диапазон рабочих частот
1040-2010 МГц
Габариты, мм
1100х300х410
Масса антенного блока
27 кг
Преобразователь напряжения
Тип DC-DC
Острог-В-Н дополнительный блок Н
Устройство «Острог В-Н доп.блок Н» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БПЛА.
490 000 без НДС
р.
р.
НАЗНАЧЕНИЕ

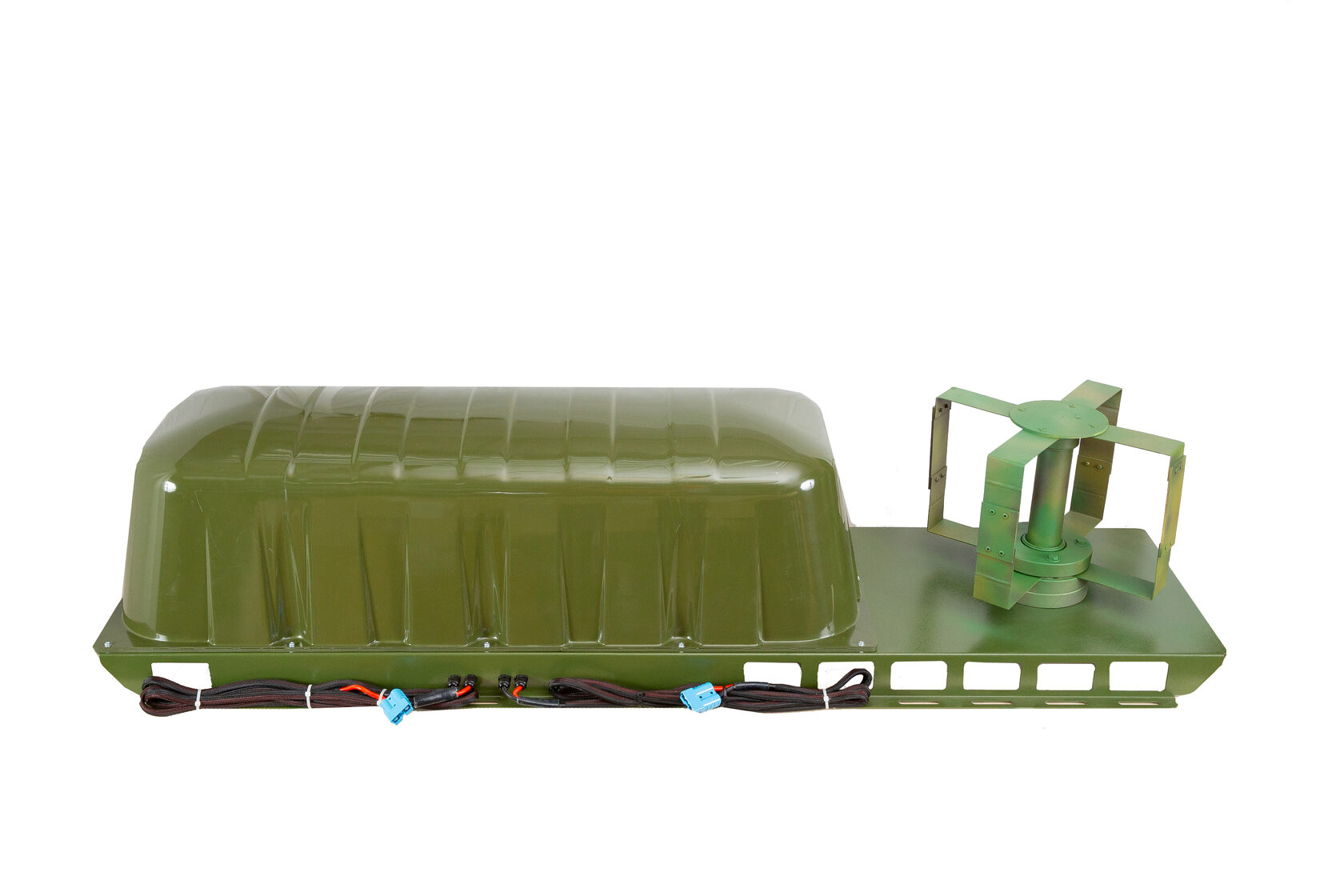

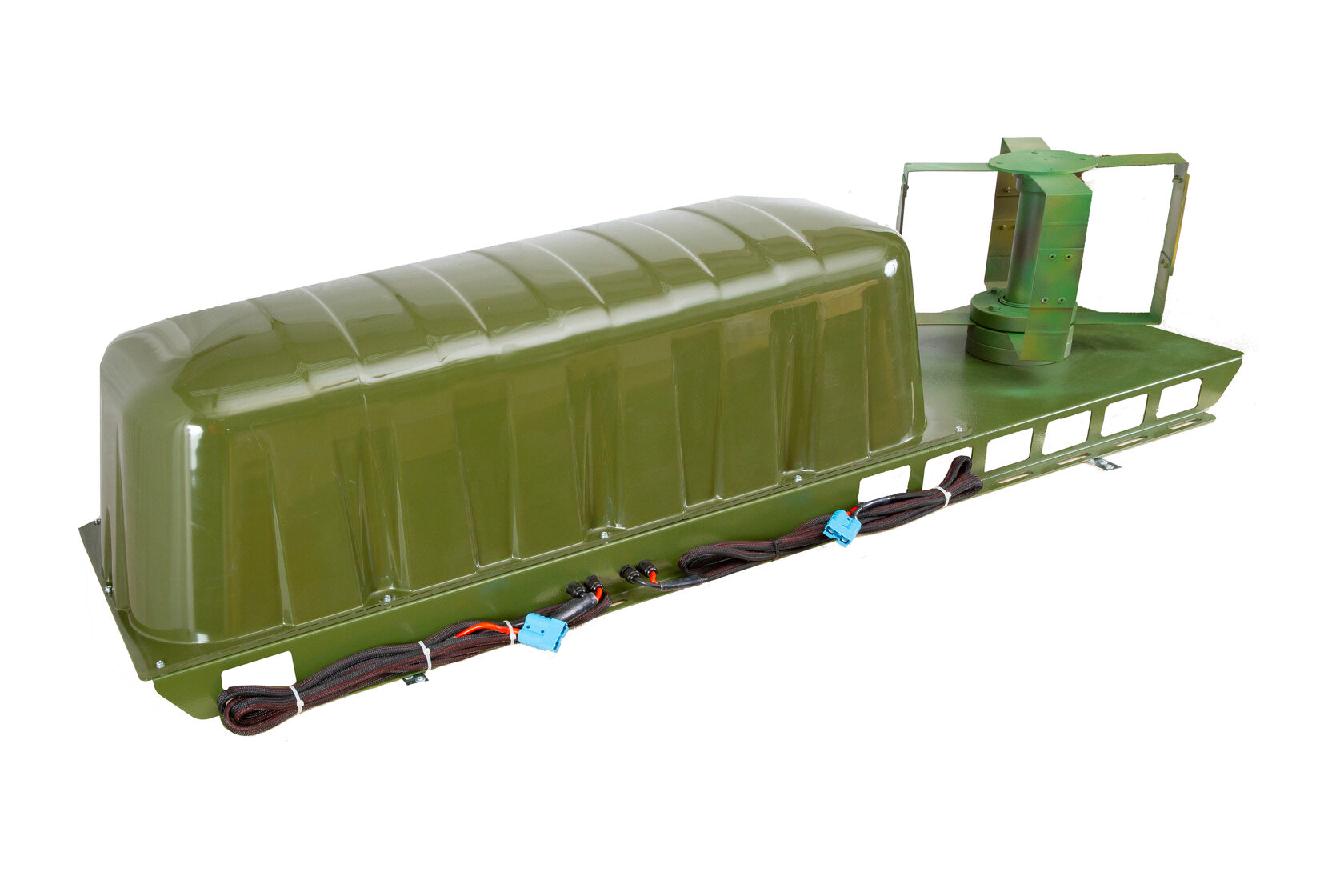

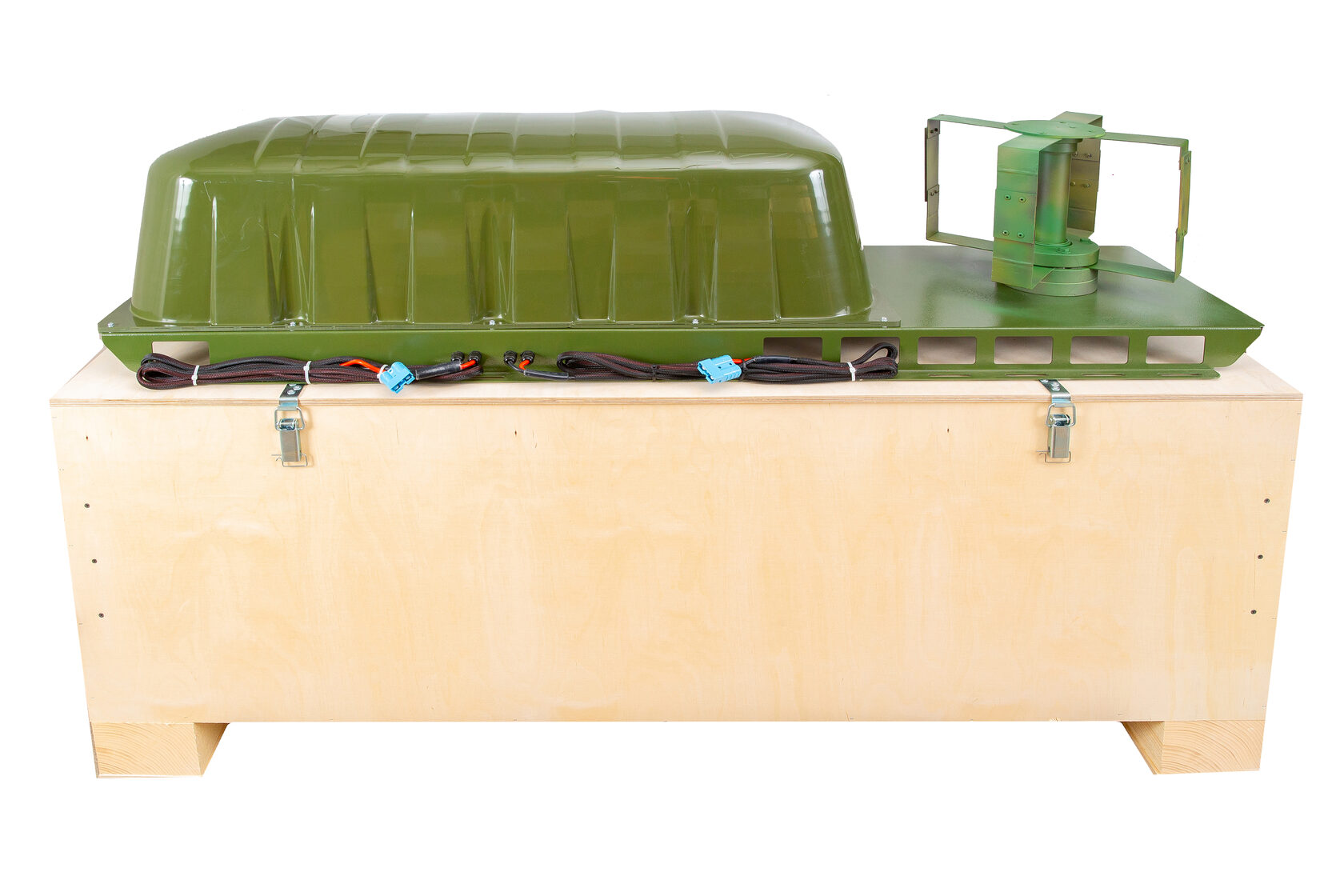

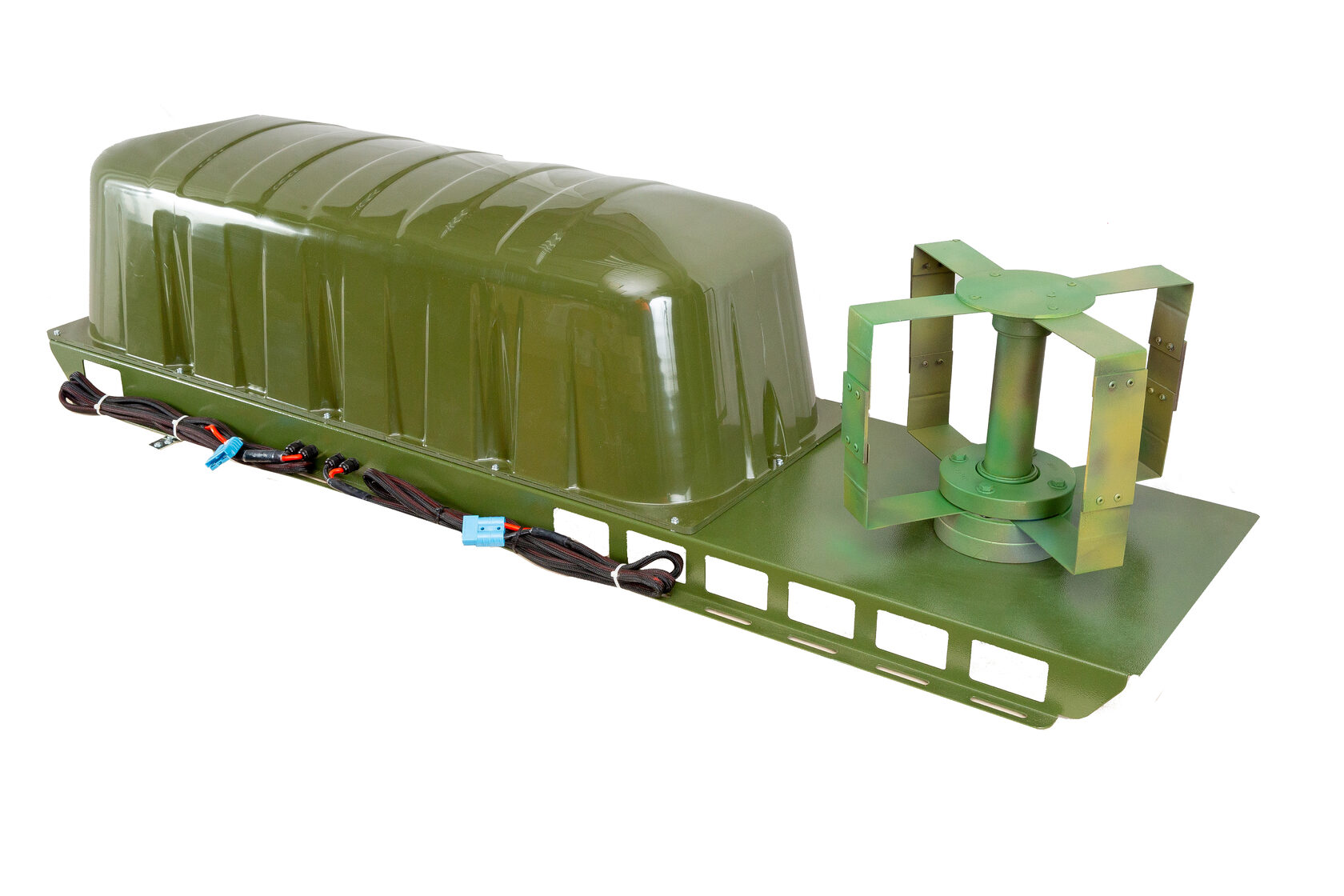

Устройство «Острог П» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БпЛА
Устройство «Острог П» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БпЛА
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот, МГц: 250-1050, 1550-3010, 5100-5300, 5700-5900. Мощность общая, Вт: 960 Вт; Напряжение питания антенного блока, В: 24-28; Параметры преобразователя напряжения: тип – DC-DC, напряжение на входе – 10…24В, напряжение на выходе – 28В, максимальный выходной ток –40 А; максимальная мощность – 1120 масса – 4 кг; размеры – 290х180х70мм; Параметры аккумуляторной батареи: тип – LiFePO4, номинальное напряжение -24В, емкость – 100Ач; масса – 22кг. Габариты, мм: 1600х360х410. Масса антенного блока: 42 кг Защита от короткого замыкания при переполюсовке – 10 предохранителей 10А на каждом блоке. · Время непрерывной работы от АКБ не менее 1,5 часов. |
Использование
- Разместить и зафиксировать антенный блок на крыше автомобиля, диаграмма направленности близкая к круговой, в верхней полусфере
- Блок должен размещается в верхней части транспортного средства и не перекрываться кузовом транспортного средства, противодроновыми решётками, заграждениями и т.п.
- Проложить кабель питания от антенного блока к источнику питания таким образом, чтобы не повредить его
- Подключить комплект питания к антенному блоку.
• Все провода красного цвета – это ПЛЮС, черные – это МИНУС.
• Все кабели для нагрузки 12В-24В обжаты разъёмами типа Anderson, КРАСНОГО цвета (кабели Аккумулятор - Преобразователь);
• Все кабели для нагрузки 28В обжаты разъёмами типа Anderson, СИНЕГО цвета. (кабели Преобразователь – Антенный блок).
Преимущества "Острог - П"
- быстрая установка, не более 5 минут
- Питание от внешней АКБ (в комплекте), бортовой сети автомобиля, стояночного генератора (опционально)
- Высокий потенциал технической модернизации, возможность ремонта в полевых условиях
Технические характеристики "ОСТРОГ-П"
Диапазон рабочих частот
250-1050.
1550-3010.
5100-5300.
5700-5900
1550-3010.
5100-5300.
5700-5900
Габариты, мм
1600х360х410
1600х360х410
1600х360х410
Масса антенного блока
42 кг
Преобразователь напряжения
Тип DC-DC
НАЗНАЧЕНИЕ
Устройство «Острог-П2» предназначено
для постановки заградительных
помех по каналам управления и
активного противодействия малым БпЛА

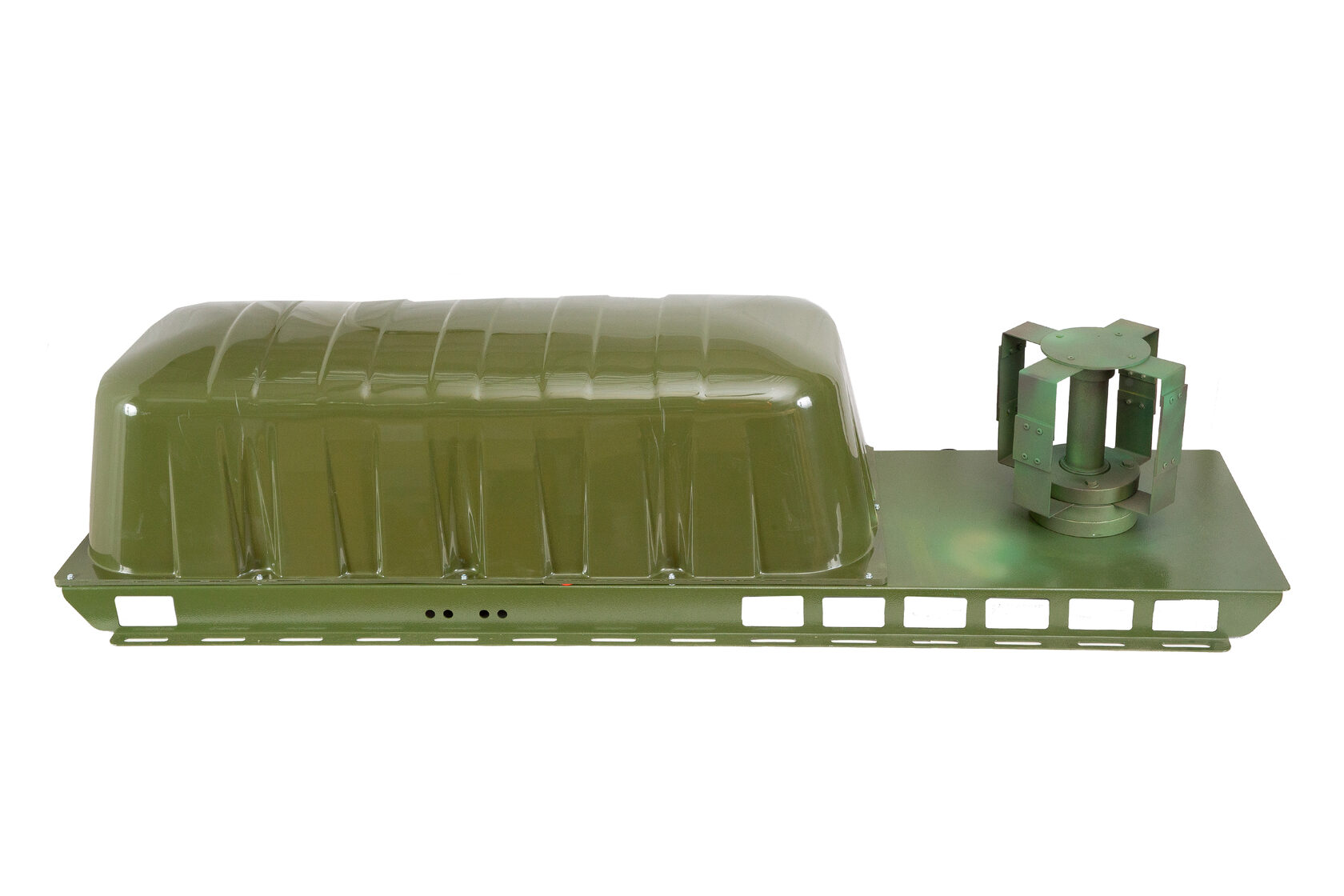

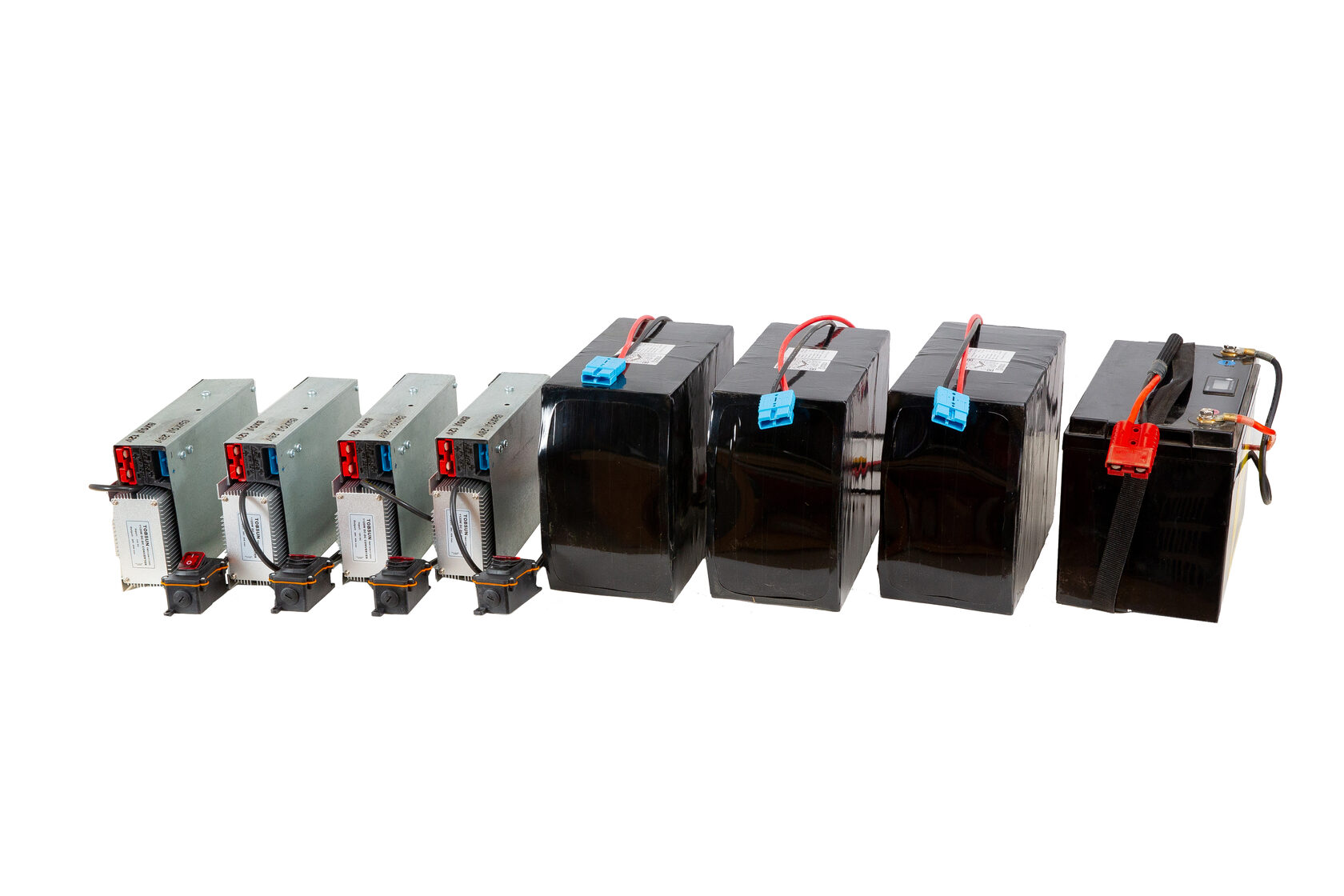

СОСТАВ:
Антенный блок 4 шт.;
Преобразователь питания 12-24В;
Аккумуляторная батарея 150 а/ч LFP 4шт;
Блок защиты и коммутации 4 шт;
Зарядное устройство для аккумулятора 4 шт;
ЗИП;
Сумка для транспортировки АКБ и ЗИП
Устройство «Острог-П2» предназначено
для постановки заградительных
помех по каналам управления и
активного противодействия малым БпЛА
СОСТАВ:
Антенный блок 4 шт.;
Преобразователь питания 12-24В;
Аккумуляторная батарея 150 а/ч LFP 4шт;
Блок защиты и коммутации 4 шт;
Зарядное устройство для аккумулятора 4 шт;
ЗИП;
Сумка для транспортировки АКБ и ЗИП
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Диапазон рабочих частот, МГц: 250-3020.
Мощность общая, Вт: 1000 Вт;
Напряжение питания антенного блока, В: 24-28;
Параметры преобразователя напряжения: тип – DC-DC, напряжение на входе – 10…24В, напряжение на выходе – 28В, максимальный выходной ток –40 А; максимальная мощность – 1680Вт масса – 5,2 кг; размеры – 290х220х70мм;
Параметры аккумуляторной батареи: тип – LiFePO4, номинальное напряжение -12В, емкость – 150Ач; масса – 22кг.
Габариты, мм: 1600х360х410. Масса антенного блока: 42 кг
Защита от короткого замыкания при переполюсовке – 8 предохранителей 10А на каждом блоке.
Мощность общая, Вт: 1000 Вт;
Напряжение питания антенного блока, В: 24-28;
Параметры преобразователя напряжения: тип – DC-DC, напряжение на входе – 10…24В, напряжение на выходе – 28В, максимальный выходной ток –40 А; максимальная мощность – 1680Вт масса – 5,2 кг; размеры – 290х220х70мм;
Параметры аккумуляторной батареи: тип – LiFePO4, номинальное напряжение -12В, емкость – 150Ач; масса – 22кг.
Габариты, мм: 1600х360х410. Масса антенного блока: 42 кг
Защита от короткого замыкания при переполюсовке – 8 предохранителей 10А на каждом блоке.
Использование
- Разместить и зафиксировать антенный блок на крыше автомобиля, диаграмма направленности близкая к круговой, в верхней полусфере;
- Блок должен размещается в верхней части транспортного средства и не
перекрываться кузовом транспортного средства, противодроновыми решётками, заграждениями и т.п. - Проложить кабель питания от антенного блока к источнику питания таким
образом, чтобы не повредить его; - Подключить комплект питания к антенному блоку.
• Все провода красного цвета – это ПЛЮС, черные – это МИНУС.
• Все кабели для нагрузки 12В-24В обжаты разъёмами типа Anderson, КРАСНОГО
цвета (кабели Аккумулятор - Преобразователь);
• Все кабели для нагрузки 28В обжаты разъёмами типа Anderson, СИНЕГО цвета.
(кабели Преобразователь – Антенный блок)
Технические характеристики "ОСТРОГ - П2"
Диапазон рабочих частот
250-3020МГц
Габариты, мм
1600х360х410
Масса антенного блока
42 кг
Преобразователь напряжения
Тип DC-DC
НАЗНАЧЕНИЕ
Устройство «Острог - НР» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БпЛА.
СОСТАВ:
Антенный блок 1 шт.;
Аккумуляторная батарея 30 а/ч LFP 1 шт;
Зарядное устройство для аккумулятора; ЗИП;
Устройство «Острог - НР» предназначено для постановки заградительных помех по каналам управления и активного противодействия малым БпЛА.
СОСТАВ:
Антенный блок 1 шт.;
Аккумуляторная батарея 30 а/ч LFP 1 шт;
Зарядное устройство для аккумулятора; ЗИП;
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Диапазон рабочих частот: поз заказ 3 варианта антенных блоков: 345-960 МГц, 950-2010 МГц, 2000-2890 МГц. .
• Мощность общая, Вт: 300 Вт;
• Напряжение питания антенного блока, В: 29;
• Параметры аккумуляторной батареи: тип – LiFePO4, время работы от АКБ 1 час
• Габариты, мм: 740*440*340 Масса антенного блока: 17 кг
• Защита от короткого замыкания при переполюсовке – 6 предохранителей 10А на
каждом блоке.
Использование
- Разместить и зафиксировать антенный блок на позиции в направлении возможного налета БпЛА, диаграмма направленности 120 град азимут, 60 град угол места.
Соединить разьемы Anderson, СИНЕГО цвета, от акб с разьемом от антенн. - Для зарядки АКБ использовать разьем ХТ90. Средство может использоваться на подавление, одновременно с подзярядкой АКБ, ток заряда 20А достаточен для непрерывной работы
- Включение: Однократное нажатие на кнопку пульта, при работе кнопка будет подсвечена.
- Выключение: Продолжительное 4 сек нажатие на кнопку пульта, до звукового сигнала, кнопка перестанет светится.
